ДРОБИЛКИ ЩЕКОВЫЕ
ЩД 6
ЩД 6М
ЩД 10
ЩД 10М
ЩД 15
У нас вы можете купить щековые дробилки ЩД 6, ЩД 6М, ЩД 10, ЩД 10М и ЩД 15 со сложным качением щеки для разных типов предприятий лабораторного или производственного назначения. Узнать стоимость оборудования, технические параметры или подобрать необходимый вам комплект, вы можете, связавшись с нами по телефону 8(812)703-01-65 или написав на info@lenlab.ru.
Назначение: дробление руд, полезных ископаемых, шлаков и других материалов различной прочности.
Применение: горнодобывающая, металлургическая, строительная и химическая отрасли промышленности. А также в научных, исследовательских и учебных лабораториях.
Материалы: уголь, руды, шлаки, бетон, стекло, керамика, ферросплавы, гранит, мрамор, известняк, удобрения.
Преимущества:
- дробление сверхпрочных материалов твердостью до 9 ед. по Моосу;
- дробление частиц размером от 110 мм до 1 мм за один раз;
- непрерывный режим работы больше одной смены;
- быстросъемные футеровочные брони из износостойкой стали защищают стенки корпуса в зоне дробления;
- подвижная и неподвижная щеки можно поменять местами или перевернуть на 180°, что продлит их срок службы;
- упорная резьба регулировочного узла снижает возможность заклинивания;
- крышка бункера защищает от пыления и от случайного выброса частиц;
- регулировка натяжения ремней клиноременной передачи;
- безопасность эксплуатации дробилки благодаря кнопке экстренного выключения и кожухам, предотвращающим доступ к вращающимся частям.

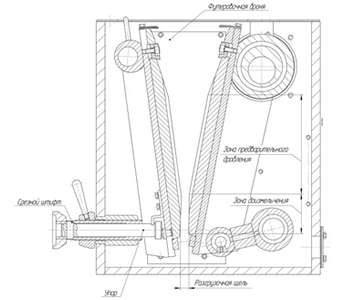

Устройство: корпус, с расположенными внутри щеками - первой неподвижной, закрепленной на основании и второй подвижной - на шатуне. Процесс одновременного сжатия и сдвига эффективно дробит материал. Размер разгрузочной щели (зазор между щеками внизу) определяет крупность дробленых частиц.
Принцип работы: в загрузочный бункер подаётся подлежащий дроблению материал, где попадая в пространство между неподвижной и подвижной щеками дробилки, он измельчается. Вращение эксцентрикового вала перемещает подвижную щеку относительно неподвижной, дробя и разгружая материал. За счет ребристости верхней поверхности щек давление на частицы увеличивается, а гладкая поверхность нижней поверхности щек образует параллельную зону (доизмельчения), обеспечивая требуемую крупность готового продукта дробления. После чего он собирается собирается во внешнюю емкость.
| Технические характеристики | Модель | |||||
| ЩД 6 | ЩД 6М | ЩД 10 | ЩД 10М | ЩД 15 | ||
| Размеры загрузочного окна, мм | 60х100 | 100х200 | 50х250 | |||
| Крупность исходного материала, мм, не более | 50 | 70 | 110 | |||
| Диапазон регулировки выходной щели, мм | 2-20 | 3-25 | 1-25 | |||
| Производительность, кг/ч, не более | 200 | 500 | 1000 | |||
| Объем приемной емкости, л | 2,0 | 20,0 | 10 | |||
| Мощность электродвигателя, кВт | 1,1 | 2,2 | 5,5 | |||
| Напряжение питания, 50 Гц, В | 380 | |||||
| Габаритные размеры, д*ш*в/с опорой, мм, не более | 640х340х600 | 720х475х630/945 | 720х482х620/1085 | 1000х520х900 | ||
| Масса, кг | 130 | 270 | 480 | |||
| Материал щек | чугун/ марганцовистая сталь | ЧХ16М2/ 110Г13Л | чугун/ марганцовистая сталь | ЧХ16М2/ 110Г13Л | ЧХ16М2 | |
